一、概述

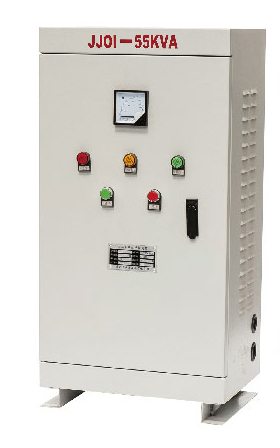

JJ01系列自耦臧壓起動柜適用于交淹380V,功率300KW以下的三相鼠籠感應 電動機作為降壓起動之用，該系列用自耦變壓器降壓的方法改善電動機對輸電網絡(luò )的影響。
二、主要技術參數
1.本系列產品的主要技術數據見下表：
2.本系列產品的氣動性能：
a起動柜允許從冷態連續起動二次，每次起動時間為15S，間隔時間為30S; b起動柜允許一次或數次連續起動，而總的起動時間不超過表中規定，再次起動 前應使自耦變壓器冷卻到周?chē)諝鉁囟取?/div>
3.本產品起動到運行轉換方式采用電流轉換，當起動電流下降到15倍額定工作電 流值時，即相當于80%額定轉速時，由起動轉換到運行。
保護是通過電流時間轉換裝置強迫轉換來實現的，此裝置的時間整定不大于表中 規定的數值。
三、產品結構
本產品為箱式防護結構，由自耦變壓器、交流接觸器、時間繼電器、熱繼電器或 綜合保護器、中間繼電器、轉換開關等元件組成。對于75KW及以下的產品，采 用自動控制的方式，90KW及以上的產品，均具有手動和自動兩種控制方式，由轉換開關進行切換。自耦變壓器備用額定電壓60%及80%兩種接頭，出廠時一律接在 60%接頭上，80%接頭和備用。
四、技術規格
| 型號 |
控制電動機功率(KW) |
工作電流(A) |
自耦變壓器功率(KW) |
電流互感器電流比 |
熱繼電器整定電流參考值A |
起動時間總和
S |
| JJ01 -14 |
14 |
28 |
14 |
|
28 |
40 |
| JJ01 -14 |
20 |
40 |
20 |
|
40 |
| JJ01 -28 |
28 |
56 |
28 |
|
56 |
| JJ01 -40 |
40 |
80 |
40 |
|
80 |
60 |
| JJ01 -55 |
55 |
110 |
55 |
|
110 |
| JJ01 -75 |
75 |
142 |
75 |
|
142 |
120 |
| JJ01 -100 |
100 |
200 |
100 |
300/5 |
3.2 |
| JJ01 -115 |
115 |
230 |
115 |
300/5 |
3. 8 |
| JJ01 -135 |
135 |
270 |
135 |
600/5 |
2.2 |
| JJ01 -190 |
190 |
370 |
190 |
600/5 |
3. 1 |
| JJ01 -225 |
225 |
410 |
225 |
800/5 |
2.5 |
| JJ01 -260 |
260 |
475 |
260 |
800/5 |
3 |
| JJ01 -300 |
300 |
535 |
300 |
800/5 |
3.5 |
